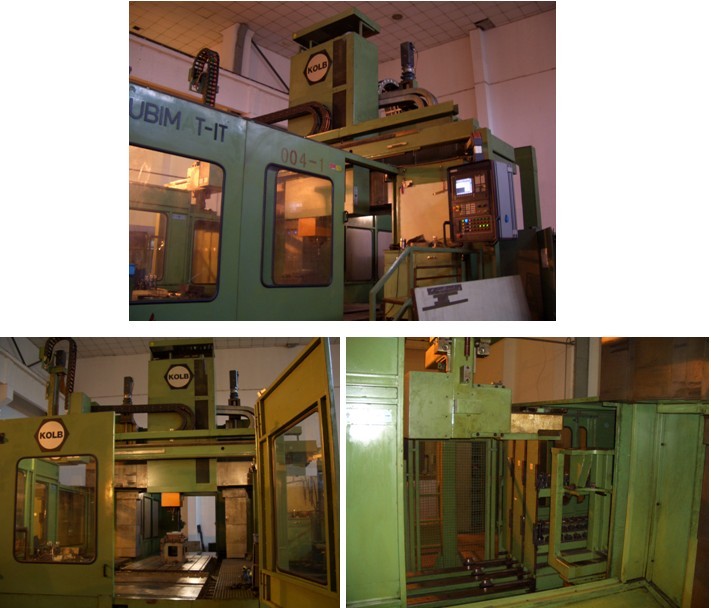

德国KOLB
CUBIMAT五面体加工中心
项目用户:上海
项目内容:机床修理及数控电气改造(SIEMENS 840D)
机床参数:主轴电机 51KW
X轴行程 4000mm
Y轴行程 2500mm
Z轴行程 750mm
W1/W2轴行程 1000mm
角尺头架C轴旋转 360度
刀库:V/Q/E1/E2/E3/U1/U2/U3/U4 共9轴
刀库容量:刀具72把,附件头架4个
![](/qiaote/userfiles//2010082611065558.jpg)
![](/qiaote/userfiles//2010082611080054.jpg)

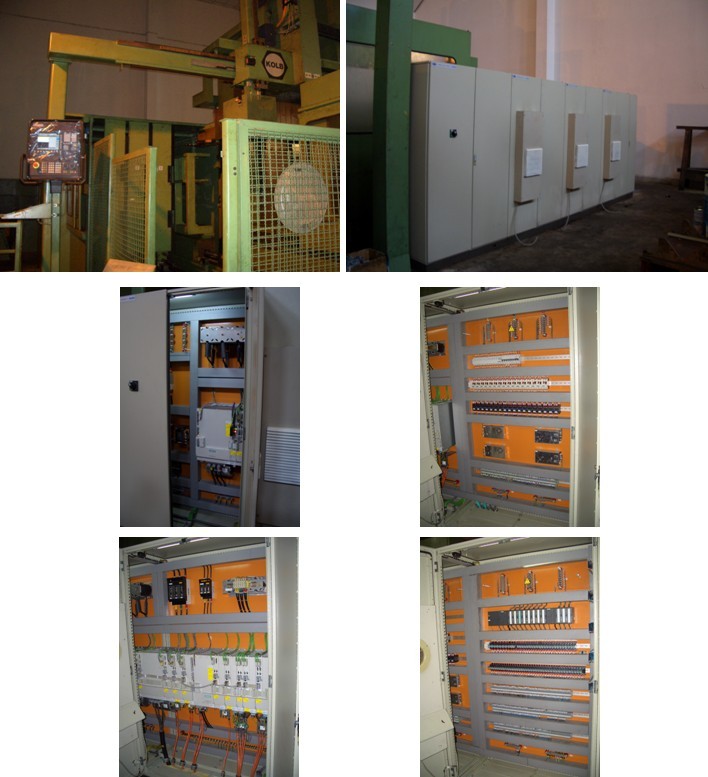

硬件配置:SIEMENS840D系统+1FT6伺服电机+1PH7主电机+611D驱动+双HMI+双MCP
软件选项:双通道,双控制模式,14进给轴+1主轴,GANTRY 龙门轴
功能:
1)双操作界面(HMI),可以方便的进行两地程序编辑/管理,第二操作界面更提供便捷的刀库管理
2)双机床控制面板(MCP),既可以两地同步控制方式又可异步控制方式,刀库管理的同时丝毫不影响机床的加工工作
3)第一通道机床加工时,根据指令第二通道刀库提前预选刀具,缩短非加工时间,提高工作效率
4)刀库一键回零,方便实用
5)刀库/附件,列表形式提供查询,刀库数据口令等级式管理,分工明确,不会因不同用户的使用而造成混乱
6)刀库内长短刀具自动分类存放,并且每一把刀具均可设置使用次数,可设置替代刀具号,同时刀具使用次数等于壹时自动信息提示,刀具使用次数等于零时,自动将刀具放置于维修刀位中,自动选择使用替代刀具
7)换刀程序参数式调用,方便易用,文件口令等级式管理
8)在第二操作界面,既可以方便的移出刀具至维修刀位中进行检查及维修,又可以方便的从维修刀位中移出刀具至正常刀位,这些工作全部可以通过调用专用的程序来自动完成
9)附件铣头架的自动更换,及其偏置补偿,极大地减轻工作强度,同时保证了头架机械部分的重复精度
10)角尺头架自动分度功能,真正实现五面体加工
11)刀库程序执行每一处中断都带有提示信息,简单易查
12)详细的机床控制报警文本
13)机床横梁使用GANTRY龙门轴式功能,实现横梁两侧可靠的高精度同步定位运动
14)主轴定位功能,以及刚性攻丝
15)机床加工可以全部调用SIEMENS840D内部集成的钻、铣、镗标准循环
16)机床螺距补偿,提供更高的位置精度
|
